Ворота секционные

При проектировании и строительстве индивидуальных коттеджей, промышленных зданий, производственных и складских помещений все большее распространение получают секционные ворота. Это обусловлено их надежностью, высокими техническими характеристиками и привлекательным внешним видом.  Секционные ворота являются одним из самых распространенных в Европе типом ворот, соответствующим самым строгим техническим требованиям. Конструкция таких ворот представляет собой соединенные петлями секции, которые передвигаются по направляющим шинам, закрепленным по краям проема и заведенным под перекрытие гаража, цеха, склада или станции технического обслуживания. Движение полотна  ворот в вертикальной плоскости удобно прежде всего тем, что это не требует большого пространства и позволяет открыть ворота, даже если машина находится непосредственно перед ними. Полотно ворот состоит из отдельных секций – «сэндвич - панелей» с пенополиуретановым наполнением.

Замкнутый контур панели изготавливается из оцинкованной стального листа с полимерным покрытием, защищающим ворота от воздействий окружающей среды и механических повреждений. На выбор заказчика предоставляется вся цветовая гамма. Толщина секций у таких ворот обычно 45 мм, коэффициент сопротивления теплопередаче 1.6, что существенно превышает существующие нормы.


Ворота секционные
Ворота секционные
Ворота секционные

Элементы конструкции

Ворота состоят из несущего каркаса, воротного полотна, торсионного вала с пружинами кручения, элементов управления. На рисунках 1 и 2 приведены схематические изображения ворот с различными вариантами комплектации и типами монтажа. Несущий каркас ворот представляет собой сборную конструкцию из соединенных между собой вертикальных опорных стоек с профильными направляющими и двойных горизонтальных профильных направляющих. Полотно ворот набирается из секций, соединенных между собой при помощи боковых кронштейнов и промежуточных петель.
Перемещение полотна ворот осуществляется по направляющим на регулируемых ходовых роликах, закрепленных в ролико держателях боковых кронштейнов. Полотно ворот подвешивается на двух стальных тросах, закрепляемых к нижним кронштейнам полотна. Намотка тросов осуществляется на барабаны торсионного вала. Усилие, создаваемое пружинами, уравновешивает массу воротного полотна и удерживает тросы в постоянно натянутом состоянии.


Примеры завершенных проектов

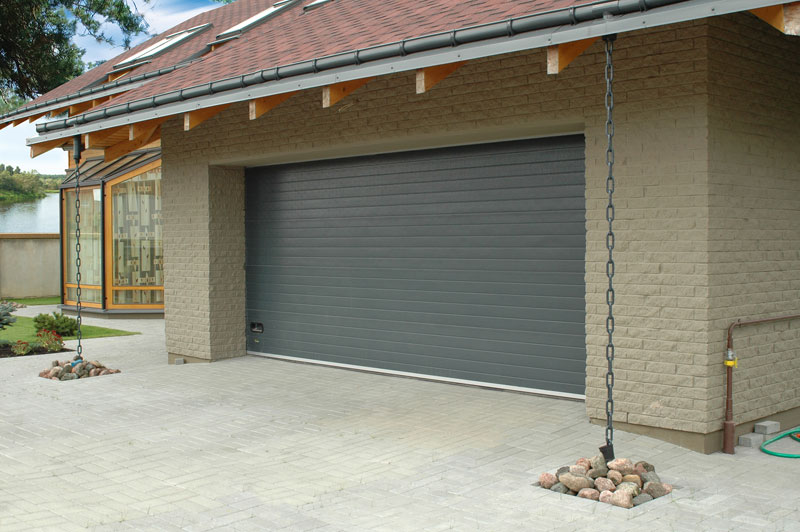

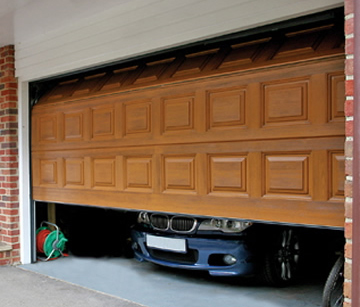

 Гаражные
Увеличить Увеличить Увеличить Увеличить

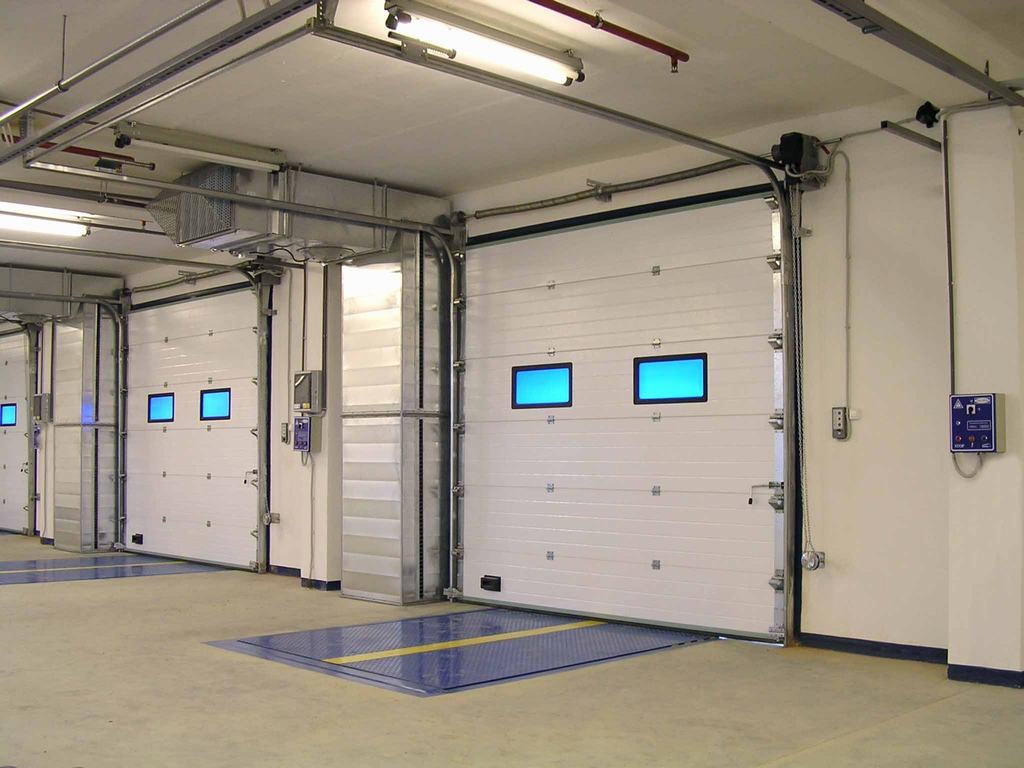

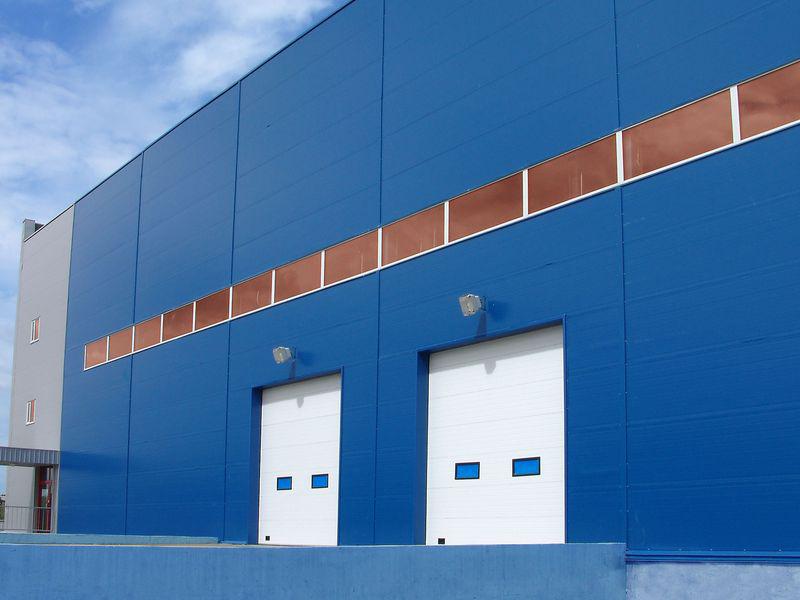

Промышленные
Увеличить Увеличить Увеличить Увеличить
Панорамные
Увеличить Увеличить Увеличить Увеличить
